杏悦2官网减振技术有限公司的减振台座（惰性块）技术指南

2026-04-21 颁布人：：：杏悦2官网

【台座用处】

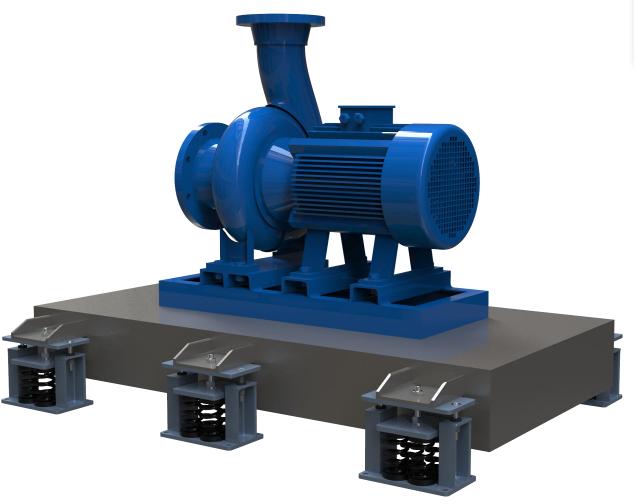

减振台座又叫惰性块、减振基础或惰性基础。。。是一种专为对隔振效能有严格要求的工况设计的结构性增重装置。。。台座是实现水泵高效隔振的最佳选择

它通过增长系统质量和降低重心，，显著提升设备的运行不变性与隔振成效。。。

? 重要利用：：：宽泛利用于各类水泵机组，，是实现高效隔振的关键部件。。。

? 次要利用：：：可用于风机、空调机组等必要节制振动传递的设备。。。

【台座作用】

加装减振台座是实现98%以上理论隔振率的有效规划，，其主题作用体此刻：：：

? 增长系统配重：：：作为惰性质量块，，能有效吸收设备运行时产生的振动能量，，衰减振动幅度。。。

? 降低设备重心：：：将隔振系统的重心下移，，大幅提升设备运行的不变性，，削减晃悠。。。

? 优化受力散布：：：使隔振系统的刚度中心与设备重心趋于一致，，确保各减振器受力均匀，，预防偏载。。。

? 提升隔振效能：：：通过上述协同作用，，从底子上降低隔振系统的振动幅度，，实现更高的隔振率。。。

【台座大局】

杏悦2官网减振技术有限公司根据现场空间前提和装置需要，，将减振台座划分为以下几种大局：：：旁托式台座，，最常用的大局，，装置方便

1.旁托式：：：

? 特点：：：减振器装置于台座侧面，，是最常见、装置最便捷的大局。。。

? 合用场景：：：合用于现场空间丰裕，，或防水基础尺寸足够大的情况。。。

? 当苦衷项：：：若基础空间有限但必须选取此大局，，需通过增长台座高度、减小长宽来满足配重要求，，并需出格把稳水泵进出口管道的支持与抬升问题。。。

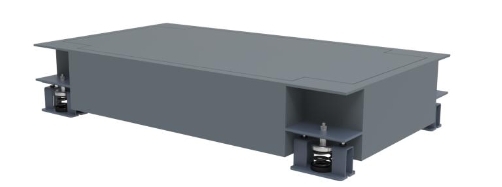

2.内嵌式：：：内嵌式台座

? 特点：：：减振器整体嵌入台座内部，，不额外增长平面尺寸。。。 ? 合用场景：：：出格合用于刷新项目或防水基础已落成且尺寸受限的工况。。。当设计阶段未预留足够空间时，，内嵌式是梦想的解决规划。。。

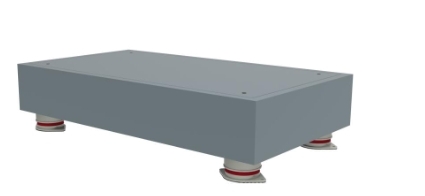

3.直接支持（不推荐）

? 特点：：：减振器直接置于台座底部。。。直接支持式，，不推荐使用

? 合用场景：：：通常不推荐。。。此大局会显著增长整体装置高度，，在刷新项目中可能导致管道系统大规模抬升，，工程量大且成本较高。。。

? 当苦衷项：：：不变性相对较差，，杏悦2官网减振技术有限公司出格推荐搭配限位器使用以确保安全。。。

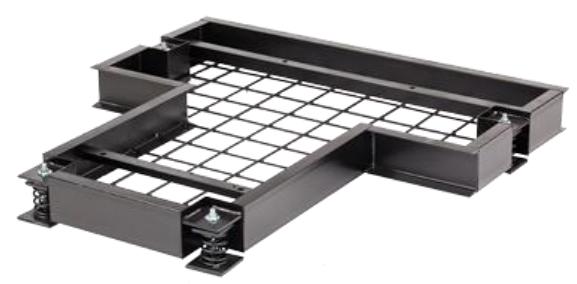

4.异型台座能够定制

? 针对特殊的设备布局或管道支持需要，，可联系杏悦2官网减振技术有限公司根据现场情况进行非标定制。。。



异型台座，，杏悦2官网定制款     异型台座，，杏悦2官网定制款



【台座设计过程】

1.台座的长宽尺寸：：：

? 无空间限度时：：：杏悦2官网减振技术有限公司建议台座的长宽为水泵机组底座的长宽各增长300mm，，即每边外延150mm，，以保障足够的不变性和操作空间。。。

? 有空间限度时：：：需凭据现场基础的现实情况进行优化设计。。。

2.台座的高度与重量：：：

? 重量尺度：：：凭据《水泵隔振技术规程》等有关划定：：：惰性块的质量应不小于水泵机组的总重量，，通常宜为水泵机组总重量的1.0倍-1.5倍。。。

? 高度推算：：：以1.0倍配重为例，，按以下公式得出台座高度：：：

台座高度=水泵重量÷混凝土密度÷台座长÷台座宽

【台座制作工艺】

杏悦2官网减振技术有限公司的减振台座，，其制作过程遵循尺度化的五步流程，，确保结构强度与耐久性。。。

1.焊接壳体：：：使用槽钢或厚钢板焊接成台座的框架结构。。。

2.铺设钢筋：：：在台座内部铺设8-14号钢筋网。。。

? 台座高度小于300mm时，，铺设单层钢筋网。。。

? 台座高度大于300mm时，，铺设双层钢筋网。。。

? 钢筋网应位于距离高低理论约30mm的地位。。。

3.浇筑混凝土：：：向壳体内浇筑C30标号的混凝土，，并振捣密实。。。

4.混凝土养护：：：浇筑实现后进行尺度养护。。。

? 夏季养护功夫不少于7天。。。

? 冬季需采取保温措施，，养护功夫耽搁至15-20天。。。

5.理论处置：：：对台座及所有外露的钢构件进行防锈处置和喷漆，，以耽搁使用寿命。。。

【搭配选择减振器】

减振台座需与相宜的减振器共同使用，，以达到最佳成效。。。杏悦2官网减振技术有限公司常用的搭配有ALJ-17、ALJ-12、ALJ-19等弹簧减振器。。。

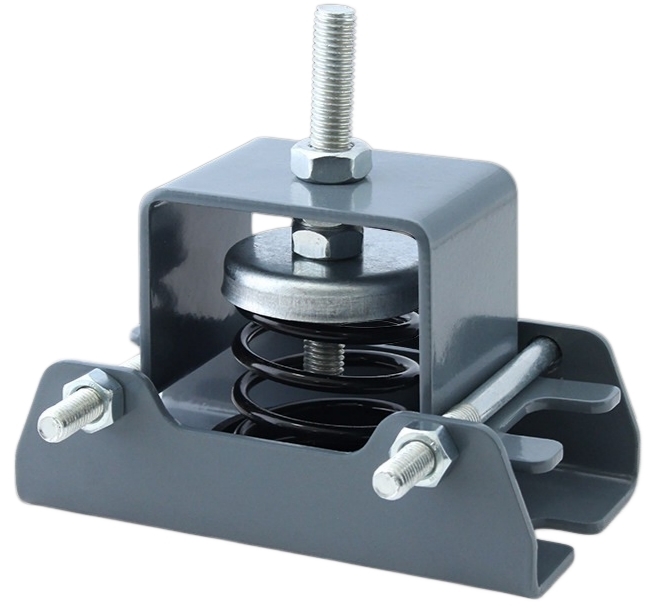

 ALJ-17型弹簧减振器             ALJ-12型弹簧减振器             ALJ-19型弹簧减振器





（ALJ-17型弹簧减振器）          （ALJ-12型弹簧减振器）           （ALJ-19型弹簧减振器）

? 选型重点：：：凭据设备重量、转速、隔振效能要求等参数进行精确推算和选型。。。

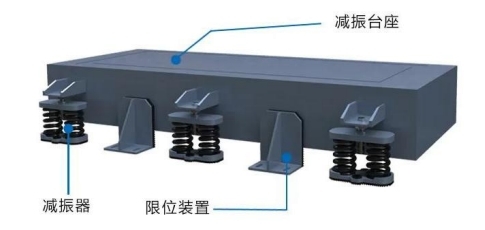

? 出格提醒：：：选用ALJ-12等特定型号减振器时，，必须搭配限位器使用，，以预防设备在启停或受冲击时产生过大位移。。。台座加ALJ-12型减振器时，，搭配限位装置

【装置当苦衷项】

正确的装置是保障减振成效的关键，，杏悦2官网减振技术有限公司建议客户遵循以下装置步骤和重点。。。

1）装置挨次

? 在防水基础上预留出减振器的装置地位。。。

? 将制作实现的隔振台座安稳搁置在防水基础上。。。

? 将减振器搁置在预约地位。。。

? 最后将水泵机组装置固定在减振台座上。。。

2）孔位正确

? 确保减振器高低装置孔位对齐，，预防因强行装置导致减振器扭曲变形，，影响其减振成效甚至导致失效。。。

3）预防重量集中

装置前，，应筹备垫块将设备一时抬起，，再放入减振器。。。严禁将设备重量直接压在单侧或单个减振器上，，确保所有减振器均匀受力。。。

4）侧重问题

设备就位后，，应尽量保障其重心居中。。。若存在轻微侧重，，可通过微调相应地位减振器的高度使台座复原水平。。。



台座各类问题与各类减振问题，，欢迎征询杏悦2官网减振技术有限公司。。。

机电设备振动噪声治理，，就找杏悦2官网。。。
