橡胶块隔振器的设计与推算

2026-07-09 颁布人 ： ：：杏悦2官网

橡胶块隔振器是用橡胶资料制成的隔振元件，，，常用的有纯橡胶块隔振器和金属橡胶块隔振器两种。。

凭据隔振要求，，，设计橡胶块隔振器时，，，蕴含推算橡胶块的高度，，，横向尺寸及隔振器个数等。。

由机械设备或精密仪器的总重量P，，，以及所需的系统自振频率f，，，隔振器的竖向动态总刚度为 ： ：：

竖向动态总刚度


一只隔振器的竖向动刚度 ： ：：


一只隔振器的竖向动刚度

（其中n是 隔振器个数）

一只隔振器的竖向静刚度 ： ：：



一只隔振器的竖向静刚度

       （nd为动态弹性模量与静态弹性模量之比，，，受持久静态应变量及温度影响，，，试验了局批注，，，当持久静态应变量为10～30%，，，温度为30℃时，，，nd为2.2～2.8，，，取均匀值即nd=2.5。。试验时，，，动态弹性模量由共振法或自振法得到。。）


隔振器的竖向静变位 ： ：：

隔振器的竖向静变位

为了阐扬橡胶的弹性，，，隔振器的静变位通常节制在0.15～0.25H。。

由此橡胶块隔振器的总高度 ： ：：H=4～6.7△H。。

此时橡胶隔振器断面F在不思考隔振器相对变形量对弹性模量的影响时，，，隔振器断面F为 ： ：：

隔振器断面，，，推算公式

其中E为橡胶静态弹性模量，，，对于丁腈橡胶能够由“橡胶的弹性模量”图确定，，，其他胶种也可由图近似确定；



橡胶的弹性模量




ξF为状态系数


状态系数

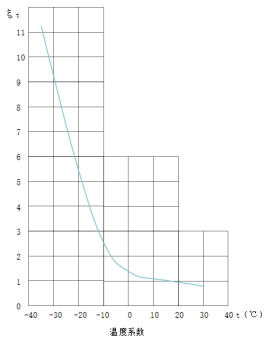

ξT为温度系数

温度系数


隔振器承压面应尽量选取方形或圆形，，，它的边长或直径宜节制在以下领域 ： ：：

4H≥D≥H  ，，，D为方形边长或圆形直径。。（若选取矩形，，，D为短边长度）



【案例推算】

推算设备重980Kg，，，凭据隔振要求，，，系统自振频率为8Hz，，，机械在30℃环境下工作，，，设计橡胶块隔振器。。

隔振器的竖向动态总刚度 ： ：：


选取四个隔振器，，，每个隔振器的动刚度为 ： ：：


每只隔振器的竖向静刚度为 ： ：：


隔振器的竖向静变位为 ： ：：


设计H=6.0cm

选用58°丁腈橡胶，，，由“橡胶的弹性模量”图确定，，，E=24Kg/cm?。。

假定橡胶断面为9×9cm，，，μF=9÷（4×6）=0.375

由“状态系数图”得知，，，ξF=1.16

由“温度系数图”得知，，，ξT=0.68，，，则


现实断面面积为9×9=81cm?，，，满足设计要求。。

（以上内容摘自中国构筑工业出版社《振动推算与隔振设计》有关内容）
