水泵减振新规划——搭配杏悦2官网ALJ43型橡胶减振器

2026-07-17 颁布人：：：杏悦2官网

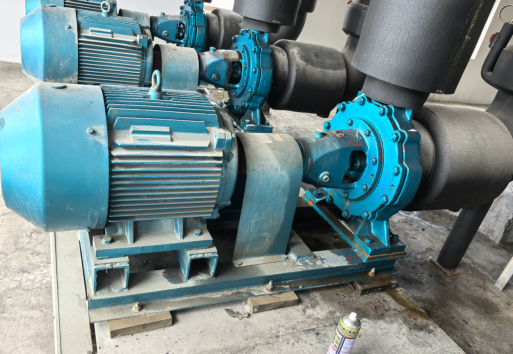

水泵放在极窄防水基础上

水泵的刷新项目中，，，设计加装台座是最常见的减振规划。 。。但现实情况下，，，泵体自身的情况各不一样，，，所处环境分歧，，，客户要求分歧，，，单一的加装台座的规划，，，不能满足切实工况。 。。

尤其是当装置空间中有狭小的防水基础且不能做扭转的工况，，，必要设计多种规划，，，为客户提供选择。 。。

【设备工况】

地位情况：：：4台水泵，，，并排搁置在一个长方形的防水基础上

水泵自重：：：每台自重500Kg

水泵尺寸：：：1300mm×530mm

防水台基础尺寸：：：长度很长，，，但宽度仅1280mm，，，比水泵的底座长度还要短些。 。。

【规划设计】

针对以上极限尺寸前提，，，杏悦2官网减振技术有限公司结合自有产品和通例案例经验，，，为客户提供以下三种设计规划：：：

<规划一>直接加装ALJ-43型橡胶减振器，，，代替原有的底垫即可。 。。

l天然橡胶，，，弹性好ALJ-43型橡胶减振器

l大空腔设计，，，自振频率低

l铁件与橡胶一体硫化成型，，，结构单一

l尺寸比例科学，，，不变性强

l高度低，，，装置方便，，，直接置于设备底部，，，高低固定好即可

具体凭据设备重量500Kg，，，选择6只ALJ-4303，，，能够满足承载要求。 。。

以下列示ALJ-43型橡胶减振器产品参数

ALJ-43型橡胶减振器尺寸示意图

产品型号

空腔外直径

A

高度



H

顶部直径

D

顶部

装置孔

M

孔距



CF

底板

长度

L

宽度



B

底部固定孔长

F×N

载荷领域

Kg

ALJ-4301

40mm

40mm

12mm

M6

52mm

64mm

44mm

6.2×6.2mm

4-12

ALJ-4302

40mm

40mm

32mm

M8

76mm

90mm

64mm

8.2×6.2mm

20-50

ALJ-4303

40mm

40mm

48mm

M8

100mm

122mm

84mm

12.2×8.2mm

70-130

ALJ-4304

40mm

40mm

68mm

M10

124mm

152mm

104mm

16.2×10.2mm

160-260

ALJ-4305

40mm

40mm

116mm

M10

182mm

214mm

154mm

20.2×12.2mm

325-500


<规划二>

水泵底座加一层厚钢板，，，延长到防水台外侧，，，直接加装ALJ-04型弹簧减振器或ALJ-17型弹簧减振器，，，刷新单一易实现，，，水泵抬升高度不变。 。。

l钢质外壳，，，抗压能力强，，，耐候性佳，，，使用寿命长。 。。ALJ-17型弹簧减振器

l两侧加装反掣螺栓，，，可提高抗震机能，，，螺栓与外壳由橡胶套隔离，，，预防振动短路。 。。

l吸振螺旋弹簧，，，承载力强，，，安全机能增长。 。。

l可调节高度的螺栓，，，凭据各点重量调节，，，使减振器平衡。 。。

lALJ-04型挠度50mm，，，ALJ-17型挠度25mm，，，大挠度，，，高效减振。 。。

具体凭据设备重量500Kg，，，选择4只ALJ-1701250，，，或4只ALJ-0401200（现实选型要思考钢板重量，，，以正确选型）

ALJ-17型/04型弹簧减振器尺寸示意图

型号

底板长

L（mm）

底部孔距

L1（mm）

底部固定孔

d（mm）

底板宽



W（mm）

顶部装置螺栓

M（mm）

高度



H（mm）

载荷

领域

Kg

自振频率

Hz

垂直刚度

（Kg/mm）

ALJ-1701250

205

175

15

90

M16

145

150-250

3.2

10

ALJ-0401200

250

220

16

110

M14

250

100-200

2.2

4



<规划三>

凭据防水基础尺寸、、水泵尺寸，，，制作旁托式台座，，，跨度大于防水基础，，，减振器从两端进行旁托支持。 。。也能够直接当作<规划二>中的厚钢板的代替大局，，，但尺寸差距、、减振成效、、刷新工程量区别很大。 。。

水泵尺寸推算：：：

已知设备重量500Kg，，，水泵1300mm×530mm,防水台宽度1280mm，，，减振器宽度（依照150mm），，，水泵与台座的重量比为1:1-1:1.5（依照1:1）

即台座的长：：：1300+300

台座的宽：：：530+100

台座的高：：：500×1÷2500÷（1300+300）/1000÷（530+100）/1000=198≈200mm
